Remplacer un roulement usé ou en choisir un pour un montage neuf soulève souvent la même question : quelle référence commander pour éviter une nouvelle panne quelques mois plus tard ? La réponse tient à trois éléments concrets : le type de charges que la pièce doit supporter, les dimensions exactes du logement et l’environnement d’usage. Un roulement bien choisi réduit le frottement, encaisse les efforts prévus et dure. Un mauvais choix se traduit par un bruit anormal, un échauffement, puis une casse.
Réponse directe : Un roulement à billes transforme un glissement en roulement grâce à des billes placées entre deux bagues. Le choix dépend de la combinaison de charges radiales et axiales à supporter, des cotes Ø intérieur x Ø extérieur x épaisseur, et de l’environnement (poussières, humidité, agents agressifs).
Comment fonctionne un roulement à billes ?
Un roulement à billes sert à faire tourner un arbre dans un logement en remplaçant le frottement de glissement par un frottement de roulement, beaucoup plus faible. Les billes, prisonnières entre deux bagues, roulent sur des pistes usinées avec précision. Cette simple différence mécanique explique pourquoi un arbre équipé d’un roulement tourne librement, chauffe peu et consomme moins d’énergie qu’un arbre monté dans un palier lisse mal lubrifié.

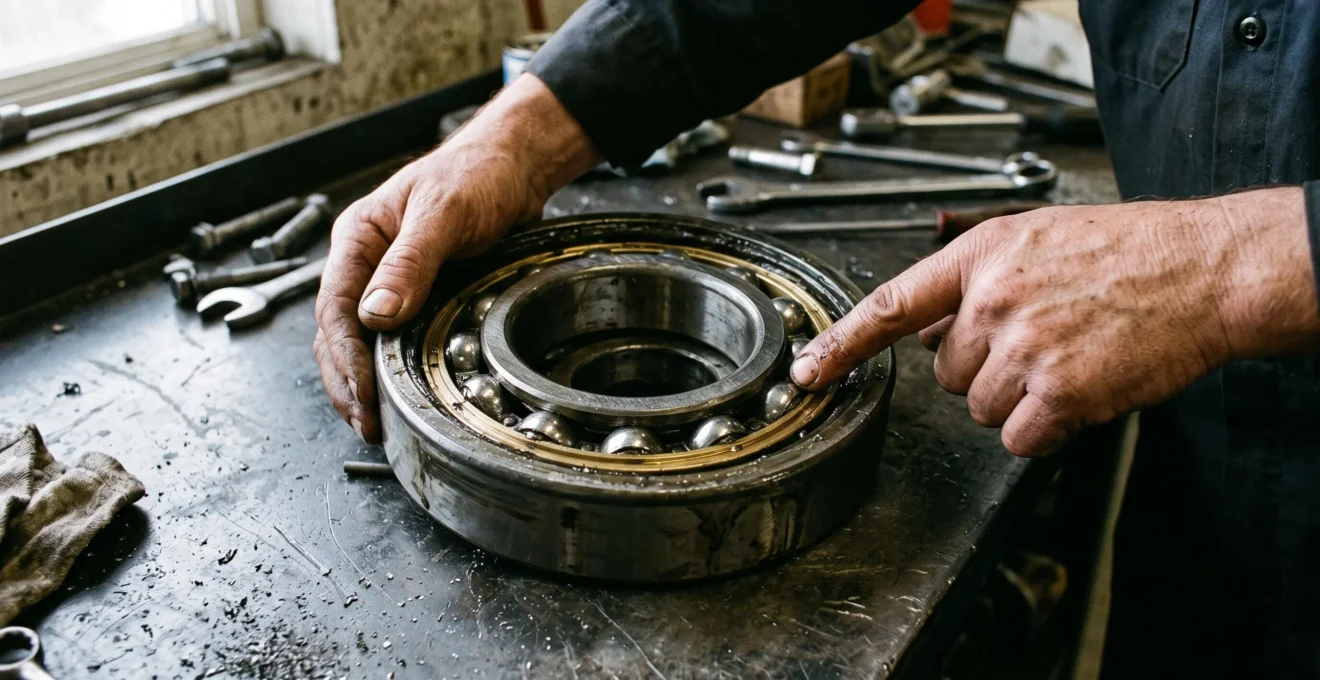

Un roulement standard comprend quatre composants : une bague intérieure solidaire de l’arbre, une bague extérieure logée dans le support, une rangée de billes en acier circulant entre les deux, et une cage qui maintient les billes à intervalles réguliers pour éviter qu’elles ne se touchent. Les pistes de roulement — les gorges usinées dans chaque bague — guident les billes et transmettent les efforts de la bague intérieure vers la bague extérieure.
Pour visualiser le principe, imaginez une planche posée sur une seconde planche : la déplacer demande un certain effort en raison des frottements. Glissez quelques billes entre les deux et le mouvement devient beaucoup plus fluide. Un roulement à billes repose sur cette même logique pour faciliter la rotation d’un arbre, réduire les frottements et limiter l’usure des pièces mécaniques.
Pour choisir un modèle adapté à votre installation, Dymatec Transmissions constitue un interlocuteur à considérer. Spécialisé dans les solutions de transmission mécanique, le distributeur propose des références permettant de répondre à différents besoins industriels. Son catalogue vous aide à identifier les roulements selon des critères essentiels, comme les dimensions, le type de roulement et les caractéristiques de votre application. En vous appuyant sur les références disponibles chez Dymatec Transmissions, vous pouvez ainsi orienter votre recherche vers un composant compatible avec vos contraintes techniques et les performances attendues de votre équipement.
Quelle différence entre charge radiale et charge axiale ?
Avant de choisir une typologie, vous devez identifier la nature des efforts qui s’exercent sur le roulement. Deux grandes familles de charges existent, et la plupart des applications combinent les deux dans des proportions variables.
Une charge radiale est une force perpendiculaire à l’axe de rotation. L’exemple typique est un arbre horizontal qui supporte une poulie ou une roue : le poids tire la bague intérieure vers le bas, perpendiculairement à l’arbre. Une charge axiale, aussi appelée poussée, est une force parallèle à l’axe de rotation. On la retrouve sur un axe vertical qui supporte un plateau tournant, ou lorsqu’un pignon hélicoïdal engendre une poussée latérale sur l’arbre.
Dans la réalité industrielle, les charges sont rarement pures. Un ventilateur en bout d’arbre génère à la fois une charge radiale (le poids des pales) et une charge axiale (la poussée de l’air). Cette combinaison, dite charge combinée, oriente directement le choix de la typologie de roulement.
Astuce de diagnostic : dessinez un schéma simple de votre arbre avec les flèches des efforts attendus avant de consulter un catalogue. Vous identifierez immédiatement si la charge est majoritairement radiale, axiale ou combinée.

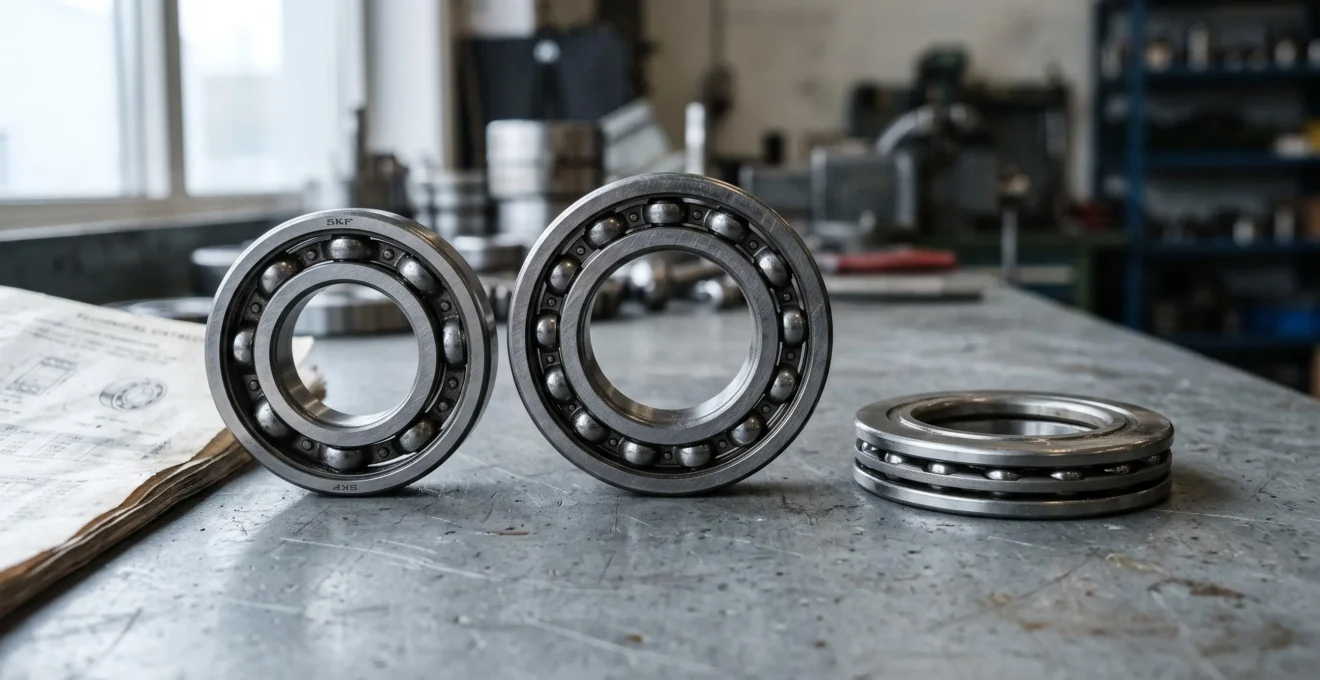

Les typologies de roulements à billes : simple rangée, double rangée et butée
Chaque typologie est optimisée pour une combinaison précise de charges. Choisir la mauvaise famille revient à demander à une pièce de supporter des efforts pour lesquels elle n’a pas été conçue, ce qui garantit une usure prématurée.
Les roulements à billes à simple rangée, dits aussi à gorge profonde, sont les plus polyvalents. Ils supportent principalement des charges radiales, acceptent une charge axiale limitée dans les deux sens et conviennent à une majorité d’applications courantes : moteurs électriques, pompes, machines-outils légères, équipements domestiques.
Les roulements à billes à double rangée comportent deux rangées de billes et offrent une capacité radiale supérieure pour des charges plus élevées ou mal réparties. Selon la documentation technique NTN-SNR, ces roulements sont conçus pour supporter des charges radiales plus élevées que les roulements à une rangée de billes
, tout en acceptant des charges axiales dans les deux sens. Ils trouvent leur place sur les arbres fortement sollicités en flexion ou dans les transmissions qui subissent des chocs.
Les butées à billes sont spécifiquement conçues pour encaisser des charges axiales. Leur géométrie — deux rondelles plates séparées par une couronne de billes — ne tolère pratiquement aucune charge radiale. Elles s’utilisent sur des axes verticaux (tabourets pivotants, plateaux tournants, embrayages) où la poussée est l’effort dominant.
Le tableau suivant résume les capacités relatives de chaque famille pour vous aider à présélectionner la typologie adaptée. Les valeurs chiffrées précises de charge admissible figurent toujours dans la documentation du fabricant pour chaque référence.
| Typologie | Charge radiale | Charge axiale | Exemple d’application |
|---|---|---|---|
| Simple rangée (gorge profonde) | Bonne | Limitée, deux sens | Moteur électrique, pompe |
| Double rangée | Élevée | Limitée, deux sens | Arbre fortement chargé, transmission |
| Butée à billes | Quasi nulle | Élevée, un sens (ou deux selon modèle) | Plateau tournant, axe vertical |
Critères de sélection pour bien choisir son roulement
Une fois la typologie identifiée, trois critères concrets permettent de descendre jusqu’à la référence exacte : les dimensions, la vérification des charges admissibles et le niveau de protection face à l’environnement.
Relever les dimensions au bon format
Les cotes d’un roulement s’expriment toujours dans l’ordre Ø intérieur x Ø extérieur x épaisseur, en millimètres. Un roulement noté 20 x 42 x 12 présente un alésage de 20 mm pour l’arbre, un diamètre extérieur de 42 mm pour le logement et une largeur de 12 mm. Ces trois valeurs suffisent dans la plupart des cas à retrouver la référence équivalente chez n’importe quel fabricant.
Les dimensions ne sont pas laissées au hasard : elles sont encadrées par une norme internationale. La norme NF ISO 15 prescrit les dimensions d’encombrement recommandées pour les roulements radiaux
, ce qui garantit l’interchangeabilité entre marques pour une même désignation.
Décoder la référence imprimée sur la bague
La plupart des roulements portent une désignation gravée sur la bague extérieure. Cette référence encode plusieurs informations utiles. Selon la documentation pédagogique Maxicours, le type est indiqué par le premier chiffre, tandis que la série de dimensions ISO est représentée par les deuxième et troisième chiffres
, et les deux derniers chiffres codent le diamètre d’alésage (lecture de la désignation normalisée des roulements). Un roulement 6204 est ainsi un simple rangée (6), de série dimensionnelle 02, avec un alésage de 20 mm (04 x 5).
Vérifier les charges admissibles
Chaque référence est associée à deux valeurs clés publiées par le fabricant : la charge dynamique (pour un arbre en rotation) et la charge statique (à l’arrêt). Elles s’expriment en newtons. Comparez les efforts attendus dans votre application à ces capacités, en appliquant un facteur de sécurité raisonnable. Si vous hésitez entre deux références, privilégiez celle dont la charge dynamique est supérieure à vos besoins estimés.
Choisir la bonne étanchéité
L’environnement conditionne le choix du système de protection. Les versions ZZ comportent deux flasques métalliques et conviennent aux milieux propres ou légèrement poussiéreux. Les versions 2RS intègrent deux joints en caoutchouc et offrent une meilleure étanchéité face aux poussières fines et aux projections d’eau. Pour les environnements agressifs — milieu humide permanent, agroalimentaire, bord de mer, produits chimiques — les versions en acier inoxydable résistent à la corrosion là où un acier standard rouillerait en quelques semaines.
Cas pratique
Vous devez remplacer un roulement grippé sur la roue d’une tondeuse autoportée. Vous démontez la pièce usée et relevez trois cotes au pied à coulisse : alésage 17 mm, diamètre extérieur 40 mm, épaisseur 12 mm. La désignation 6203-2RS est visible sur la bague extérieure. Vous recherchez donc un roulement à simple rangée, de dimensions 17 x 40 x 12, en version 2RS pour résister à l’herbe humide et à la poussière. Toute référence 6203-2RS d’un fabricant reconnu conviendra, quelle que soit la marque d’origine.
Questions fréquentes sur les roulements à billes
Quelques interrogations reviennent systématiquement, qu’il s’agisse de reconnaître un roulement en fin de vie ou de prolonger la durée de service d’un équipement.
Comment reconnaître un roulement usé ?
Trois signaux doivent alerter : un bruit sec ou grondant lors de la rotation, un jeu anormal perceptible en secouant l’arbre latéralement ou axialement, et une résistance inhabituelle au mouvement. Un échauffement anormal du logement en fonctionnement est également un indice fiable.
Quels facteurs influencent la durée de vie d’un roulement ?
La durée de vie dépend principalement de la charge appliquée (plus elle est proche de la capacité maximale, plus elle réduit la longévité), de la vitesse de rotation, de la qualité de l’étanchéité face aux contaminants, et de la lubrification. Un roulement correctement graissé et protégé peut durer plusieurs années ; mal lubrifié ou exposé à la poussière, sa durée se compte en semaines.
Puis-je remplacer un roulement par une référence d’une autre marque ?
Oui, à condition que la désignation soit strictement identique (type, série dimensionnelle, alésage) et que les cotes Ø intérieur x Ø extérieur x épaisseur correspondent. Les dimensions étant normalisées, un 6203-2RS d’un fabricant est mécaniquement interchangeable avec un 6203-2RS d’un autre. Vérifiez cependant la correspondance des capacités de charge si vous optez pour une gamme différente.
Quel roulement choisir pour un environnement humide ?
Pour une humidité occasionnelle ou des projections d’eau, une version 2RS en acier standard suffit généralement. Pour une exposition permanente à l’eau, à la vapeur ou aux produits chimiques, orientez-vous vers un roulement en acier inoxydable, idéalement en version 2RS pour cumuler résistance à la corrosion et étanchéité.
Choisir un roulement à billes se résume finalement à une démarche en trois temps : identifier les charges, relever les dimensions au format Ø intérieur x Ø extérieur x épaisseur, puis adapter l’étanchéité à l’environnement d’usage. Avec ces repères en main, vous commandez la bonne référence du premier coup et évitez les retours coûteux. Pour les montages atypiques — fortes charges combinées, vitesses élevées, environnements extrêmes — n’hésitez pas à consulter la documentation technique du fabricant ou à vous appuyer sur un distributeur spécialisé, qui saura orienter vers la gamme la plus adaptée à votre contrainte.
Si vous travaillez par ailleurs sur des systèmes à translation plutôt qu’à rotation, les critères de choix d’une roulette pour porte coulissante lourde reposent sur une logique proche : capacité de charge, environnement et dimensions guident également la sélection.
